領先的高性能模擬IC和傳感器供應商ams(艾邁斯，SIX股票代碼：AMS)今日發布47系列最新磁性旋轉位置傳感器。該傳感器具備更高的轉速和更精確的增量輸出，可用于電機與運動控制。

與ams 47系列的其他產品相同，新的AS5047P具有DAEC?(動態角度誤差補償)技術，即使在很高的轉速下也能精確測量角度。47系列磁性傳感器的高轉速性能和ABI增量輸出使其能夠完美取代光學編碼器。基于47系列開發的設計，系統總成本通常遠低于同等效果的光學編碼器或旋轉變壓器。

AS5047P傳感器的額定測量速度最大值由14,500rpm提升至28,000rpm，可應用于以往需要使用光學編碼器的高轉速轉軸應用中。

ams還增加了該器件增量ABI輸出的運行步數。47系列產品的ABI輸出與標準光學編碼器的輸出相同，因此電機控制系統設計者無需改變控制軟件或接口，就能使用ams磁性位置傳感器取代一個光學編碼器。AS5047P ABI輸出十進制模式下，每轉的最高分辨率可高達4,000步/1,000脈沖，二進制模式下ABI輸出最高分辨率則可達每轉4,096 步/1,024 脈沖。這意味磁性位置傳感器將可在更多應用中取代光學編碼器。

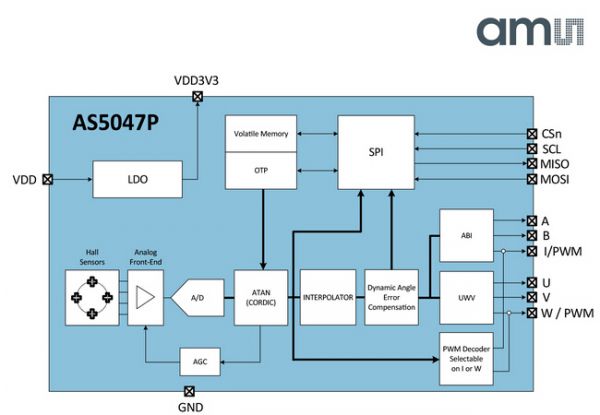

另外，AS5047P的標準4線SPI串行接口能讓主微控制器讀取AS5047P內的14位絕對角度位置數據，無需專門的編程器也能對非易失性設置進行編程。該器件還能同時提供標準UVW換向接口用于無刷直流電機，無需單獨的霍爾傳感器開關，提供單IC以支持電機定位與控制應用。而PWM編碼輸出信號則可以提供絕對角度位置信息。

正如ams的其他磁性位置傳感器一樣，AS5047P對雜散磁場有極高的免疫力，也不會受到污垢、灰塵、油脂、濕氣及其他污染物的影響，而這些因素通常都會減弱光學編碼器的性能。

AS5047P具有的DAEC技術能夠補償由于傳感器處理磁場強度原始測量數據發生傳播延遲而導致的動態角度誤差。DAEC技術使得系統設計者無需在外部DSP或微控制器上使用單獨的誤差補償電路。該技術同時使AS5047P實現極高的精確度，在28,000rpm的持續轉速下，其最大誤差僅為 0.34°(不含非線性積分)。

ams位置傳感器業務高級市場經理Heinz Oyrer表示：“AS5047P位置傳感器相比光學編碼器解決方案具有更低的系統成本和更小的尺寸，并且具備抗雜散磁場干擾以及軸狀、輻射狀誤差的容差影響，非常適合嚴苛環境中的應用。”

AS5047P現已量產，其評估板已在ams官網上線。
