全球知名半導體制造商ROHM（總部位于日本京都）推出小型高輸出的透鏡型表面貼裝LED“CSL0901/0902系列”。新系列產品陣容包括普通亮度的“CSL0901系列”和更高亮度的高端型“CSL0902系列”共18種機型。

CSL0901/0902系列

另外，本系列中還包括車載級產品，適用于汽車?yán)锍瘫淼闹甘緹艄庠矗邆淇稍趷毫迎h(huán)境下使用的穩定可靠性。在對汽車用里程表等的LED進行小型化時，通常會存在向相鄰部位漏光的問題，該系列產品將光源的位置從普通產品的0.18mm調高到0.49mm，有效改善了漏光問題。與以往的反射式LED相比，尺寸（體積）縮小至僅1/18左右。另外，所有機型均采用在汽車內部等高溫環境下也不會產生光衰的結構，藍色等顏色的產品采用了新開發的模塑樹脂。比如，在藍色LED的高溫通電試驗中（85攝氏度、IF=20mA、通電1000小時），與以往產品相比，光通量成功改善了約80%，這將非常有助于提高應用的可靠性。而且，不僅實現了1608小型尺寸（1.6×0.8mm），還通過提高晶圓鍵合精度和模塑精度等工序內的加工精度，使中心光強達到了以往產品的5～7倍。

本系列產品已于2018年8月份開始以月產100萬個的規模逐步投入量產（樣品價格70日元～/個，不含稅）。前期工序的生產基地為ROHM總部（日本京都），后期工序的生產基地為ROHM-Wako Electronics (Malaysia) Sdn. Bhd.（馬來西亞）。

近年來，為了避免LED光漏到相鄰部位，在汽車?yán)锍瘫淼闹甘緹艄庠粗型ǔ?huì)設置遮光壁，但存在用來避免因溫度變化而與PCB板接觸的空間，從這部分空間漏光一直是亟需解決的課題。另外，所有應用在采用LED時，尤其是在電子元器件的使用環境嚴苛的汽車和工業設備領域，需要的是對于環境應力導致的經年老化已采取對策、并具有高度可靠性的產品。

針對這些需求，ROHM對經年老化的原因之一“硫化”采取對策，開發出完全無銀的行業首創高亮度LED，并面向?qū)υ骷煽啃砸蟾叩膽?yīng)用，積極推進行業領先的產品開發。未來ROHM將繼續推進適用于各種應用的小型、高亮度、高可靠性的產品開發。

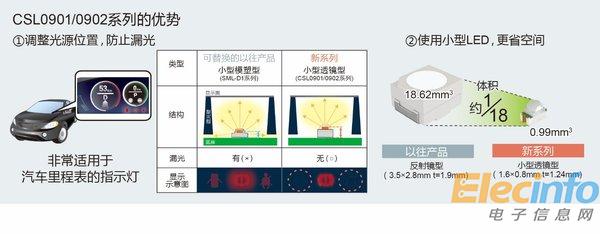

CSL0901/0902系列優勢

＜特點＞

1． 通過調整光源位置，更節省空間并防止漏光

傳統的里程表光源使用反射式LED。但是，隨著應用對節省空間的要求越來越高，已開始探討使用更小型的LED。另一方面，普通的小型模塑LED的光源位置設計的很低，僅為0.18mm，這個高度可能會導致向相鄰部位漏光。對此，ROHM將光源的位置提高到0.49mm，解決了漏光問題。這使得小型LED能夠得以采用，與以往的反射式LED相比，體積僅為1/18，非常有助于節省應用的空間。

2． 發揮元件內部生產的優勢，確保高可靠性

1） 采用新開發的模塑樹脂，減緩經年老化
