O 引言
目前，各種通訊系統發展的重要方向之一是大容量、多功能、超寬帶。通過進步系統容量、增加系統功能、擴展系統帶寬，一方面可以滿足日益膨脹的實 際需求，另一方面也可以降低系統本錢。而天線作為各種無線通訊系統的前端，其性能對于通訊系統整體功能具有重要的影響，因此也相應的對其提出了諸如多頻、 寬帶、小型化等要求。隨著無線通訊系統的日益復雜化，單一的傳統天線已經不能滿足要求。而多天線設計固然可以滿足新一代無線通訊系統對天線的高要求，但 是，天線數目的增多，會使設備本錢、天線的空間布局等題目凸顯出來。特別是在手持移動設備上，由于空間有限，使得多天線的設計異常困難。在這種情況下，可 重構天線就具有非常明顯的上風。它可在不改變天線的尺寸和結構的情況下在天線的方向圖、工作頻率、極化特性等方面實現重構，從而使一個天線能夠?qū)崿F(xiàn)多個天 線的功能，適應移動終端不同的應用環境和要求。
在天線的方向圖可重構方面，目前的研究主要集中在采用八木形式的結構上。即通過開關控制來改變反射器或引向器的有效諧振長度，從而實現反射或者 引向作用，使天線的輻射方向發生變化。但是，這種方式需要多個天線。故在手持終端有限的空間下，采用這種方式有很大的困難。另外，在天線極化方式可重構方 面，研究的重點也是單貼片的天線，即通過在天線上開槽或者采用多條饋線，并在不同位置安裝開關來改變開關的狀態從而實現極化方式的變化，但是，這種天線的 面積較大，同時采用多條饋線的結構太復雜，都不適用于實際的移動設備。
本文提出了一種用于手持移動設備的可重構天線.該天線在適當位置安裝了RF-PIN開關，可通過直流控制電路控制開關的通斷，以使天線以兩種正交的線極化方式工作，同時也使天線的方向圖發生變化，從而實現極化方式和方向圖的重構。該天線結構緊湊，面積小，易于制造，并具有在同一終端安裝多個天線來實現MIMO(多輸進多輸出系統)的潛力，故在移動終端中有良好的應用價值。
1 天線結構與設計

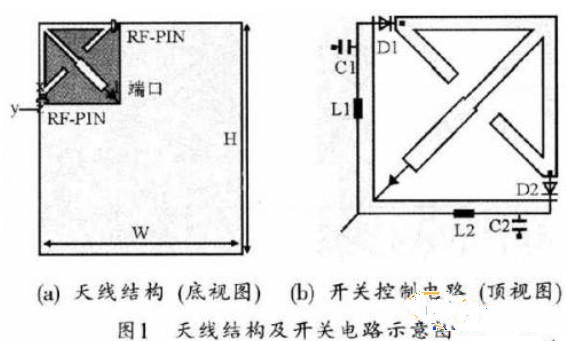

天線可以與手持設備電路板集成在一起，安裝在電路板的左上角，其結構和RF-PIN開關控制電路示意圖如圖1所示。
